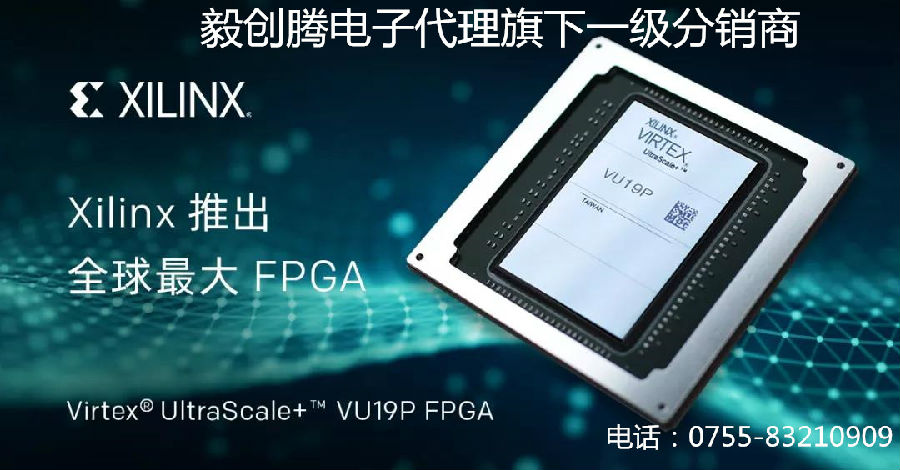

xilinx推出 Virtex UltraScale+ VU19P
全球最大 FPGA 駕臨! 350 億個晶體管！ 900萬個系統邏輯單元！ 賽靈思公司今天再一次打破了自己創造的 “全球最大 FPGA” 記錄！ 自適應和智能計算的全球領先企業賽靈思公司今天宣布推出全球最大容量的 FPGA –Virtex UltraScale+ VU19P，從而進一步擴展了旗下 16 納米 (nm) Virtex UltraScale+ 產品系列。VU19P擁有 350 億個晶體管，擁有有史以來單顆芯片最高邏輯密度和最大I/O 數量，可用以支持未來最先進 ASIC 和 SoC 技術的仿真與原型設計。同時，VU19P 還將廣泛支持測試測量、計算、網絡、航空航天和國防等相關應用。 VU19P 樹立了 FPGA 行業的新標桿，其擁有 900 萬個系統邏輯單元、每秒高達 1.5 Terabit 的DDR4存儲器帶寬、每秒高達 4.5 Terabit 的收發器帶寬和超過 2,000 個用戶 I/O。它為創建當今最復雜 SoC 的原型與仿真提供了可能，同時它也可以支持各種復雜的新興算法，如用于人工智能 (AI)、機器學習 (ML)、視頻處理和傳感器融合等領域的算法。相比上一代業界最大容量的FPGA ( 20 nm 的 UltraScale 440 FPGA ) ，VU19P 將容量擴大了 1.6 倍。 VU19P 不僅能幫助開發者加速硬件驗證，還能助其在 ASIC 或 SoC 可用之前就能提前進行軟件集成。VU 19P是賽靈思刷新世界記錄的第三代 FPGA。第一代是 Virtex-7 2000T，第二代是 Virtex UltraScale VU440，現在是第三代 Virtex UltraScale+ VU19P。VU19P所帶來的不僅僅是尖端的芯片技術，同時我們還為之提供了可靠且業經驗證的工具流和 IP支持。 —— Sumit Shah，賽靈思產品線市場營銷與管理高級總監 通過一系列調試工具、可視化工具和 IP 支持，VU19P 為客戶快速設計和驗證新一代應用與技術提供了一個全面的開發平臺。軟硬件協同驗證支持開發者在取得實體器件之前就能提前著手啟動軟件與定制功能的實現。此外，通過使用賽靈思 Vivado? 設計套件，可以協同優化設計流程，從而降低成本、減輕流片風險、提高效率并加速產品上市進程。 ARM 依靠賽靈思器件作為驗證我們新一代處理器 IP 和 SoC 技術的工藝。全新推出的 VU19P 將支持Arm及 我們生態系統中的眾多其他合作伙伴，加速實現設計、開發和驗證我們最宏偉的技術路線圖。
