ALTERA MAX 10 FPGA – 10M08 開發套件組成
面向 10M08S, 144-EQFP FPGA 開發設計
測量 FPGA 功耗 (VCC_CORE 和 VCC_IO)
實現不同 I/O 電壓之間的橋接 (Bank 8 上的可調 VCC_IO)
對 FPGA 的 NOR 閃存進行讀寫操作
使用 FPGA 的模數轉換器嵌入式模塊來測量輸入模擬信號
通過 Arduino UNO R3 連接器或者直通過孔實現與外部功能和器件的鏈接
重新使用套件的 PCB 電路板和原理圖，作為您設計的模型

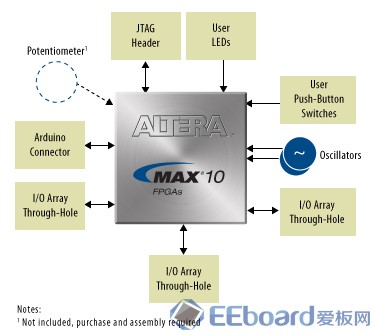

MAX 10 FPGA – 10M08 評估套件包括：

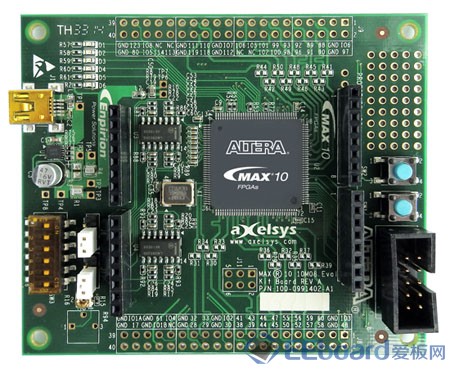

RoHS- 和 CE 兼容 MAX 10 評估電路板
MAX 10 FPGA (10M08，單電源供電，144 引腳 EQFP)
npirion? EP5388QI 負載點 PowerSoC、800 mA、DC-DC 降壓轉換、帶有集成電感
用于下載電纜編程 (POF) 或者配置 (SOF) 的 JTAG 插頭
50 MHz 單端、外部振蕩器時鐘源
分路電阻和探點，用于測量 FPGA 功耗
開關、按鈕、跳接器和狀態 LED
連接器：
通用直通過孔
mini-B 類 USB 連接器 (電源)
包括 USB 電纜
用于安裝電位計 (客戶必須購買并安裝) 的引腳布局
免費的 Quartus? II 網絡版設計軟件 (從網站下載和許可)
完整的文檔
用于手冊、材料表、原理圖和電路板裝配文件
===========================================
